烟台压焊钢格板规格型号的标志

发布时间:2017-08-30

  烟台楼梯踏步板厂压焊钢格板规格型号的标志及术语定义:

  钢格板是一种由承载扁钢与横杆按照一定的间距正交组合,通过焊接或压锁加以固定的开敞板式钢构件。根据制作方法不同,主要分为压焊钢格板和压锁钢格板。

  压焊钢格板:在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格板,称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢。

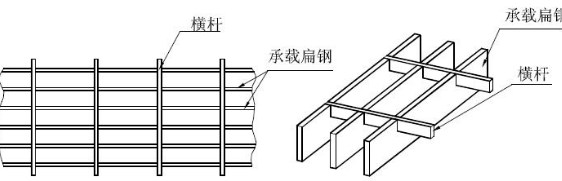

  压锁钢格板:在承载扁钢和横杆的每个交点处,通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中,将其固定的钢格板,称为压锁钢格板。压锁钢格板的横杆通常采用扁钢。如图所示:

  型号和标记

  钢格板的型号,根据承载扁钢规格、承载扁钢与横杆组合间距、钢格板结构型式、承载扁钢外形,以及表面处理状态等不同,形成多种规格,型号表示方法:

烟台楼梯踏步板钢格板规格型号的标志
烟台钢格板规格型号的标志

  注 :

  1. 钢格板构造型式,例如:

  W — 压焊钢格板(在标记中可省略);

  L — 压锁钢格板。

  2. 承载扁钢中心间距,单位为毫米(mm)。

  3. 横杆中心间距,单位为毫米(mm)。

  4. 承载扁钢外形标记:

  F -- 扁钢(在标记中可省略);

  Ⅰ -- Ⅰ型钢;

  S -- 齿型扁钢。

  5. 表面处理状态标记:

  G -- 热浸镀锌(在标记中可省略);

  P -- 涂漆;

  U -- 表面不作处理。

  标记示例

  钢格板的承载扁钢截面尺寸为32mm×3mm,承载扁钢中心间距为30mm, 横杆中心间距为50mm,构造型式为压焊钢格板,表面不处理,其标记为G323/30/50WU。

  钢格板承载扁钢的截面尺寸为40mm×5 mm,中心间距为40mm,横杆中心间距为50mm,构造型式为压锁钢格板,表面热浸镀锌处理,其标记为G405/40/50L。

  术语及定义

  承载扁钢: 承受主要荷载的扁钢。

  横杆:固定于负载扁钢上的扭绞方钢、圆钢或扁钢等。

  净空间隙:钢格板开敞通孔的最大内切圆直径。

  承载扁钢中心间距:相邻的两条承载扁钢中心到中心之间的距离。

  横杆中心间距:相邻的两条横杆中心到中心之间的距离。

  包边板:焊于钢格板承载扁钢或其他开口、切口边缘上的扁钢或型钢。

  踢脚板:固定于平台四周或钢格板切口、开孔的边缘的挡板。

  钢格板长度:平行于承载扁钢方向的钢格板最大尺寸,称为钢格板的长度 (L)。
    钢格板宽度:垂直于承载扁钢方向的钢格板最大尺寸,称为钢格板的宽度 (W)。
